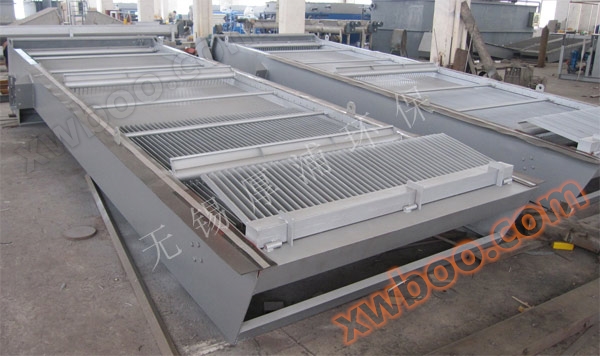

Panoramica
La reticolatrice anti-raggio è una griglia grossa, conosciuta anche come griglia di pioggia, o griglia di raggio rotativo, è una grande attrezzatura di griglia grossa utilizzata per rimuovere le sospensioni solide più pesanti dell'acqua, questo dispositivo può rimuovere continuamente le sospensioni solide nel liquido, progettazione ragionevole, struttura semplice, funzionamento sicuro e affidabile, alto grado di automazione, può essere ampiamente utilizzato per il trattamento delle acque reflue urbane, la presa dell'acqua della centrale idrica del rubinetto, la stazione di pompa dell'acqua piovana, la presa dell'acqua di raffreddamento della centrale elettrica e altri luoghi di trattamento dell'acqua di grande flusso. La struttura dell'attrezzatura si riferisce ai vantaggi della macchina di rimozione della griglia rotativa, utilizzando un principio di funzionamento diverso, vale a dire che la catena dei denti della griglia fa movimento di rotazione prima e dopo la griglia, quando i denti della griglia funzionano sulla superficie di accoglienza della barra della griglia, vale a dire inserire la fensura della barra della griglia da sotto verso l'alto per l'azione di pulizia, la catena dei denti della griglia utilizza il tipo chiuso, non permette l'intrusione di impurità, rendendo il funzionamento dell'attr L'installazione dell'attrezzatura utilizza l'intero sollevamento della macchina, basta pre-seppellire due lastre d'acciaio sul pavimento su entrambi i lati del pozzo di raccolta, la costruzione civile è semplice e l'installazione e la manutenzione sono facili.

Principio di funzionamento
Il rimozionista anti-griglia anti-rimozione è composto da scaffale, azionamento, guida di trasmissione, combinazione di catene di rimozione e denti di rimozione, barra di rimozione. Composizione del blocco. Sotto l'azionamento del motore, la catena di trazione gira dalla parte inferiore verso l'alto sulla superficie di incontro. Quando l'asse dentato della catena di trazione funziona sulla superficie di accoglienza della barra della griglia. I denti di raschetto sono inseriti nella crepa della barra di reticola da sotto verso l'alto per l'azione di pulizia, per raschettare i rifiuti trattenuti sulla barra di reticola nel raschetto, per una pulizia efficiente e accurata. Quando il racchetto dentale funziona sulla macchina, i rifiuti caddono da soli sul contenitore o sul trasportatore per spedire i rifiuti.

Caratteristiche e applicazioni
Durante il funzionamento, i rifiuti possono entrare nella catena di trazione e bloccare la catena, quindi la catena di trazione chiusa è stata progettata. La sua composizione è principalmente di tavola a catena, pin a catena e rulli, guidati dalla guida sulla scaffa durante il funzionamento, rulli sulla guida per il movimento di rotolamento, piccola resistenza e funzionamento liscio.
Il posizionamento delle ruote rotanti sottoacquee è in acciaio inossidabile, dotato di cuscinetti autolubrificati in rame resistenti all'usura, per evitare la manutenzione quotidiana delle parti sottoacquee.
La parte di blocco adotta la forma di barra fissa, ha una forte resistenza agli impatti e può sopportare una grande differenza di livello dell'acqua.
Sulla base dei seguenti vantaggi, la griglia anti-salvataggio è utilizzata in siti di trattamento dell'acqua di grande flusso come blocco più ampio di canali fluviali, stazioni di pompaggio di pioggia, prese di canali fluviali, griglia grossa di impianti di reflue.

Parametri dell'ordine
1, larghezza del canale (attrezzatura) 2, profondità del canale 3, altezza di uscita 4, spazio dentale 5, angolo di installazione 6, materiale dello scaffale 7, materiale dentale 8, il resto dei requisiti

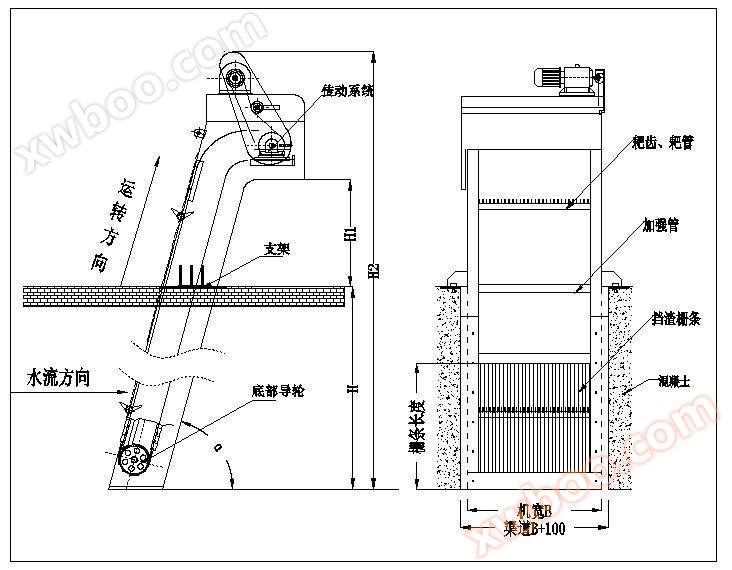

Diagramma della forma

B = larghezza; H = profondità; H1 = altezza di scarto; H2=H+H1+2000； α = angolo di installazione.
Calcolo del flusso d'acqua
Flusso di acqua per ora della griglia anti-salvataggio: Q = K * (B-160) * h * V * 3600, dove:
Q = flusso di acqua (m³/h); K = coefficiente di flusso correlato allo spazio della griglia (vedi tabella dei coefficienti); B = larghezza della griglia (m); h = profondità dell'acqua anteriore alla porta (m), in genere pressando 1 m o meno della profondità del canale superiore a 0,3 m; V = velocità di sovraflusso, generalmente 0,6 ~ 1m / s.

Parametri tecnici principali

coefficiente di flusso K

Spazio della griglia (mm)	15	20	30	50	80	100	>100
Fattore di flusso K	0.42	0.5	0.6	0.71	0.8	0.83	0.85

Modello （ZHG）	Larghezza del dispositivo （mm）	Comunicazione （mm）	Potenza del motore (kw)	Flusso di acqua (m³/h)
				Spazio della griglia (mm)
				15	20	30	50	80	100
800	800	900	1.1	581	691	829	982	1106	1147
1000	1000	1100		762	907	1089	1288	1452	1506
1200	1200	1300	1.1~1.5	943	1123	1348	1595	1797	1865
1400	1400	1500		1125	1339	1607	1902	2143	2223
1600	1600	1700		1306	1555	1866	2208	2488	2582
1800	1800	1900		1488	1771	2125	2515	2834	2940
2000	2000	2100		1669	1987	2385	2822	3180	3299
2200	2200	2300		1851	2203	2644	3129	3525	3657
2400	2400	2500		2032	2419	2903	3435	3871	4016
2600	2600	2700	1.5~2.2	2214	2635	3162	3742	4216	4374
2800	2800	2900		2395	2851	3421	4049	4562	4733
3000	3000	3100		2576	3067	3681	4355	4908	5092
