Scopo e introduzione　　
La draga aspirante a tubo singolo a trasmissione centrale viene utilizzata in serbatoi circolari di sedimentazione di grande diametro, in particolare nella sedimentazione secondaria, negli impianti di trattamento delle acque reflue urbane e nel trattamento delle acque reflue industriali, per rimuovere i fanghi depositati sul fondo del serbatoio e la feccia sulla superficie del serbatoio di scrematura. Questa serie di macchine aspiranti è adatta sia per la sedimentazione secondaria degli effluenti circostanti che per la sedimentazione secondaria dell'ingresso centrale e degli effluenti circostanti.

Struttura e principio di funzionamento

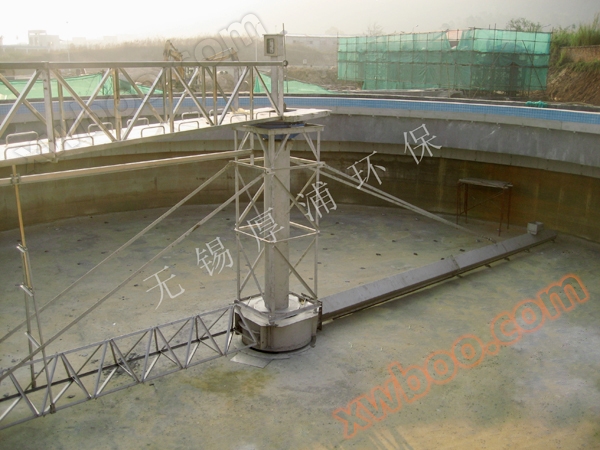

La macchina di aspirazione del fango a tubo singolo guidato dal centro ZDX consiste di un ponte di lavoro, una piastra di scrematura, un braccio raschiatore, un cilindro di raccolta del fango centrale, un dispositivo di azionamento, una colonna centrale, un telaio verticale rotante centrale, un tubo di aspirazione del fango, un deflettore galleggiante della scoria, una piastra di scarico, un piatto di blocco dell'acqua della gonna e un blocco contrappeso.
L'attrezzatura adotta una trasmissione centrale e un tipo di telaio verticale. Le acque reflue entrano nel serbatoio di distribuzione dell'acqua circostante e scorrono uniformemente nel serbatoio attraverso il foro di distribuzione dell'acqua inferiore. Sotto l'azione della gonna di blocco dell'acqua circostante, l'acqua scorre dal fondo del serbatoio al centro e il fango si deposita sul fondo del serbatoio dal proprio peso, formando una separazione del fango e dell'acqua. Il dispositivo di azionamento guida il telaio verticale centrale per ruotare e guida il braccio raschiatore e il tubo di aspirazione per ruotare. Sotto l'azione della pressione statica dell'acqua, il fango entra uniformemente nella porta di aspirazione disposta sul tubo di aspirazione e quindi viene scaricato fuori del serbatoio attraverso la valvola a manica del pozzo di scarico centrale. La dimensione dello scarico dei fanghi può essere controllata dal grado di sollevamento della valvola a manica. La scoria galleggiante sulla superficie dell'acqua viene spazzata fino al bordo della piscina dal dispositivo di scrematura e poi raschiata nella tramoggia delle scorie dal raschietto e scaricata fuori della piscina.

caratteristiche principali
1. La macchina di aspirazione a tubo singolo guidata dal centro ZDX adotta una progettazione trasversale e la porta di aspirazione sul tubo di aspirazione conico è progettata in modo univoco con una distanza variabile del foro, dall'interno all'esterno e da piccolo a grande, assicurando che la capacità di scarico di ogni foro di aspirazione corrisponda alla quantità di fanghi di sedimentazione sul fondo della piscina a forma di cinghia con cui è caricato. Ciò assicura infine una rapida aspirazione e un'alta concentrazione di fanghi;
2. altri piccoli fanghi sono mescolati e il fango restituito è fresco senza decadimento, con conseguente buona qualità degli effluenti;
3. il dispositivo di azionamento adotta una combinazione del riduttore elicoidale dell'ingranaggio e del riduttore della turbina per garantire coppia e velocità di uscita, con effetto di trasmissione elevato. Il riduttore è dotato di un dispositivo di protezione della coppia di forza eccessiva, garantendo un funzionamento sicuro e affidabile;
4. L'attrezzatura è facile da usare e può essere controllata direttamente localmente / da remoto per il suo funzionamento.

Principali parametri tecnici

Tipo	ZDX-25	ZDX-30	ZDX-35	ZDX-40	ZDX-45	ZDX-50
Diametro piscina Ø (m)	25	30	35	40	45	50
Profondità della piscina circostante (m)	4.0~5.5 Secondo i requisiti dell'utente
Profondità dell'acqua del bordo dello stagno (m)	3.0~5.0 secondo i requisiti dell'utente
Velocità lineare del bordo esterno (mm)	2.0~3.0
Potenza motore (kw)	0.55	0.55	0.75	1.1	1.1	1.1
Carico verticale P1 (KN) sulla piattaforma centrale della colonna	65	70	90	98	120	155
Carico di sezione del ponte di lavoro P2 (KN)	6.5	7.2	9.5	10	13.5	17
Altre grandi coppie di lavoro Mmax (N.m)	140	168	268	448	505	560

Parametri richiesti per l'ordinazione
1. diametro del raschietto 2, requisiti materiali
