Introduzione del prodotto

◉ Adatto per eseguire lavori di taratura su contatori di energia standard trifase o fonti di alimentazione standard che soddisfano le istruzioni R46 a livello 0,01 e inferiore.
La precisione della sorgente trifase stessa raggiunge il livello 0,02. Quando viene scollegata dal misuratore standard (inviato per ispezione), può essere utilizzata anche per calibrare contatori di energia trifase standard che soddisfano le istruzioni R46 al livello 0,05 o inferiore.
Adatto per stabilire standard di misurazione dell'energia di potenza monofase di alto livello in vari campi come la metrologia, l'elettricità, l'industria militare, la produzione e la ricerca scientifica.
Standard di riferimento: GB/T 17215.701-2011 "Standard Electric Energy Meter", JJG 1085-2013 "Regolamenti di verifica per Standard Electric Energy Meter", ecc.

Caratteristiche funzionali

Massima potenza/misura: Tensione fino a 576 V (personalizzata per una gamma più ampia di tensioni), corrente fino a 120 A, garantendo un'uscita stabile in condizioni di pieno carico.
Uscita/misura minima: L'uscita corrente e la misura hanno un limite minimo di 0,25 mA, che è la base per la prova iniziale del misuratore di energia standard testato.
◉ Gamma di frequenza fondamentale: Da 45 Hz a 400 Hz (uscita), da 45 Hz a 1 kHz (metro standard), entrambe le larghezze di banda di uscita e di misura sono migliori della larghezza di banda delle armoniche fondamentali e terze della corrente elettrica.
Uscita/misura armonica: entrambe possiedono la 2a a 127a armonica, adatta per verificare i contatori di energia armonica standard o analizzare il contenuto armonico e la distorsione armonica totale della sorgente da testare.
Test di forma d'onda complessa: Costruito in forme d'onda comunemente usate come onde ad alta frequenza, onde di picco, subarmoniche e armoniche dispari, così come altre forme d'onda complesse definite da se stessi per la prova d'impatto.
Prova di rettifica a mezza onda: dotata della scatola di prova della forma d'onda di rettifica a mezza onda TD3410 per completare la prova armonica DC/anche (mezza onda).
Altre funzioni di prova: oscilloscopio, visualizzazione del grafico phasor, grafico armonico a barre, test di stabilità di potenza, curva di cambiamento di tendenza, analisi statistica dei dati, ecc.
◉ Piattaforma mobile di misura e controllo: Può osservare o controllare l'uscita dei valori di misura attraverso il suo touch screen LCD e può essere utilizzato manualmente per controllare il metro o la sorgente.
◉ Software di verifica specializzato: calibrazione completamente automatica o completamente automatica della tabella verificata, registrazione dei dati, analisi, gestione e esportazione del certificato.
◉ Tavola di calibrazione multi metro: Tre posizioni del metro possono essere selezionate e la tabella è dotata di interfacce per l'uscita di potenza, l'impulso luminoso/elettrico, la comunicazione, ecc. Può calibrare tre contatori di energia standard allo stesso tempo.
◉ Software di verifica specializzato: La libreria di tabelle ha funzioni forti e supporta la comunicazione con la stragrande maggioranza delle tabelle/fonti standard verificate, consentendo la verifica completa o semi automatica.
◉ Ha funzioni complete di gestione dei dati, tra cui stampa e sigillatura dei certificati, recupero dei certificati storici, archiviazione dei dati storici e analisi degli errori dell'anno di detenzione.
Il software supporta anche la configurazione di correzione degli errori, test di stabilità del dispositivo, analisi dell'incertezza, ecc. per i misuratori standard trifase ad alto livello, verifica regolarmente l'accuratezza del dispositivo e registra curve di confronto degli errori.

Uscita di tensione trifase

Frequenza/Fase/Regolazione armonica

Uscita corrente trifase

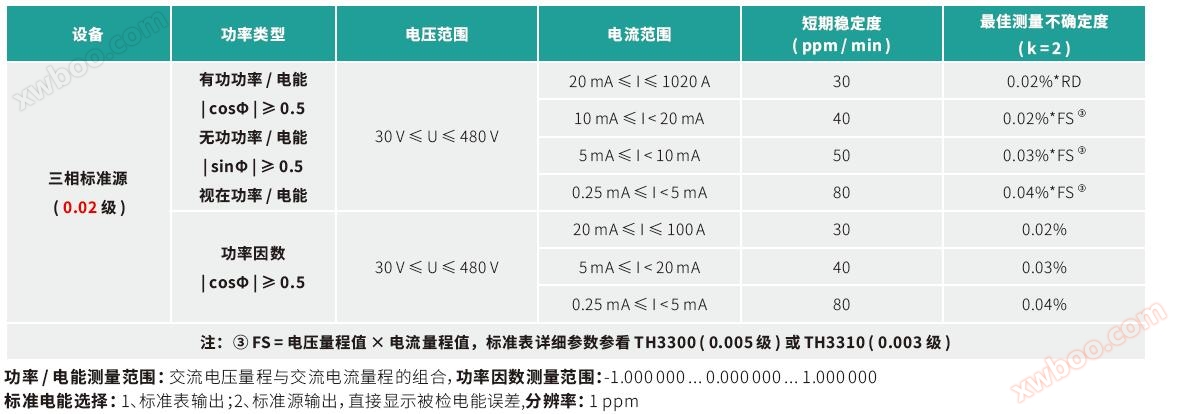

Potenza trifase di energia elettrica

Guida alla selezione
