Introduzione della macchina

La macchina di ritiro di scorie, conosciuta anche come caricatore di scavo, la macchina di ritiro di scorie è collegata alla mano meccanica e al trasportatore, la funzione di carico di scorie e trasportatore è una combinazione, utilizzando un sistema di controllo elettrico completamente idraulico e un dispositivo di produzione, con caratteristiche di sicurezza ambientale, basso consumo energetico e alta efficienza.

La macchina per la rimozione delle scorie è un dispositivo che rimuove le scorie dalla superficie del metallo liquido in una vasca di fusione, in un sacco d'acciaio o in un serbatoio di ferro. È un'attrezzatura importante per migliorare il pretrattamento dell'acqua del ferro e l'efficienza metallurgica

Caratteristiche della macchina

1, la macchina di taglio di scorie utilizza la trasmissione elettrica idraulica:

Struttura compatta, forte forza di propulsione, ampia gamma di prelievo, può essere montato in pietra in sezione completa;

2, l'azione principale utilizza il controllo della valvola di guida:

Operazione facile e semplice, funzionamento fluido senza impatto, prestazioni affidabili e manutenzione conveniente;

3, con un design umano eccellente

Il sistema idraulico utilizza raffreddamento ad aria, sedili, cabina, motore con sistema di allarme di sovraccarico, il conducente è sicuro, confortevole e facile durante il funzionamento della macchina, riducendo l'intensità del lavoro.

Classificazione della macchina

La pulitrice di scorie può essere suddivisa principalmente in pulitrice di scorie a ruote, pulitrice di scorie a rotaia, pulitrice di scorie per piccoli veicoli, ecc.

Attenzioni per la macchina di spazzatura

(1) Il banco di manovra dispone di due maniglie di manovra. La maniglia destra controlla il movimento in avanti e indietro della macchina, e la maniglia destra controlla il movimento in alto e in basso del braccio. Maniglia sinistra in direzione anteriore e posteriore di controllo della scheda di scarto abbassato e sollevato, a sinistra e destra di controllo dello scaffale oscillare a sinistra e destra. Il controllo della spinta anteriore e posteriore della maniglia destra è una valvola proporzionale, che può controllare la velocità di funzionamento della macchina in base all'angolo di spinta, più grande è l'angolo di spinta più veloce; Il controllo della spinta del resto delle due maniglie è la valvola di cambio, solo la velocità non regolabile, la regolazione della velocità è pre-regolata attraverso la valvola di arresto del sistema idraulico.

(2) l'estremità anteriore dello scaffale ha un interruttore di limite, la macchina si ferma automaticamente dopo aver colpito l'interruttore. A causa della differenza di velocità di movimento della macchina, l'effetto inerziale farà fermare la macchina a distanza diversa, la posizione dell'interruttore di percorso anteriore è generalmente impostata dopo l'impatto a media velocità per fermare la macchina senza colpire il tampone, l'operazione effettiva a causa della limitazione della posizione del pacchetto d'acciaio, la macchina non deve raggiungere la posizione superiore anteriore. L'estremità posteriore dello scaffale ha due interruttori di limite, davanti è un interruttore di rallentamento, dopo aver colpito il segnale di uscita rallenta il controllo della macchina, in attesa che la macchina colpisca l'interruttore di limite posteriore quando si ferma rapidamente.

(3) scaffale oscillante a sinistra e destra con un interruttore limite, un angolo di lavoro massimo di controllo di 10 °, un altro angolo di manutenzione di controllo di 45 °, l'angolo della stazione di manutenzione può essere impostato in base alle esigenze reali del posto di lavoro.

(4) l'inclinazione del braccio di scarto e la distanza di scarto della piastra di scarto è limitata dal percorso massimo del cilindro idraulico.

(5) l'asse del perno Ф10 sul giunto a vite di regolazione sul veicolo a piedi appartiene al perno di sicurezza. Quando c'è una situazione anormale, il sistema di trasmissione è forzato più di 2-3 volte la forza di progettazione, questo pin viene tagliato per proteggere il motore idraulico, la catena e altri pezzi. Se si verifica il fenomeno di taglio del pin di sicurezza, è necessario analizzare la causa dell'incidente e sviluppare misure di soluzione prima di ripristinare la struttura originale.

(6) Il sistema idraulico del sistema di azionamento della macchina di ritiro di scorie ha una funzione di protezione dal sovraccarico, la pressione del sistema non deve superare la pressione di progettazione quando viene utilizzata.

(7) l'interruttore di viaggio del veicolo a piedi è impostato per soddisfare il viaggio di scarto, non può permettere al veicolo a piedi di colpire spesso il dispositivo tampone della molla.

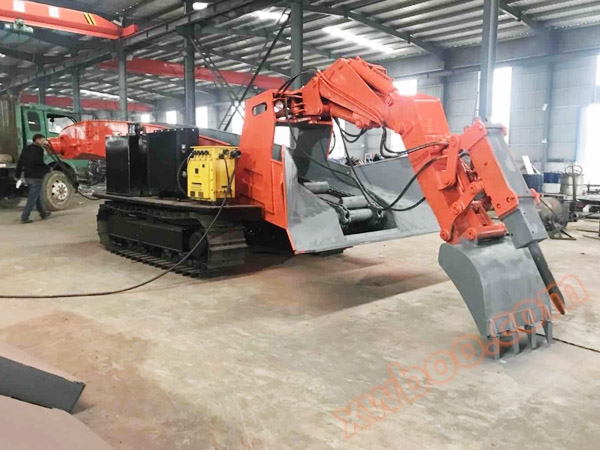

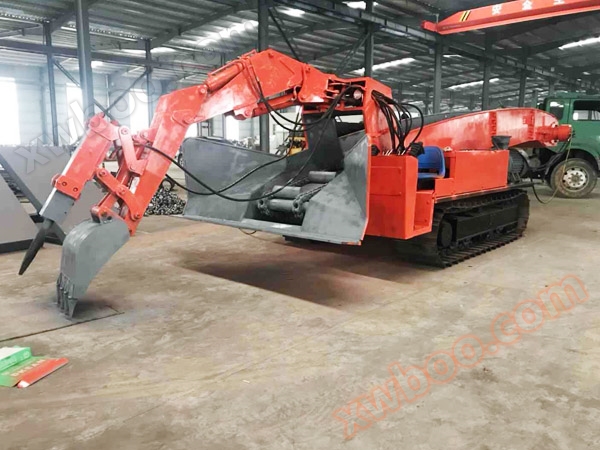

Diagramma fisico dei prodotti della macchina
