Questo gateway è un gateway standard CANopen to PROFINET CAN@PROFINET Un tipo di gateway. Il lato PROFINET di questo gateway è una stazione slave PROFINET IO e l'interfaccia laterale CAN supporta CAN2.0A/B con velocità baud opzionali di 5K ~ 1M. Il protocollo CANopen supporta il protocollo master o slave CANopen (selezionato da un DIP).

Questo gateway è un gateway standard da CANOPEN a PROFINET CAN@PROFINET Un tipo di gateway. Il lato PROFINET di questo gateway è una stazione slave PROFINET IO e l'interfaccia laterale CAN supporta CAN2.0A/B con velocità baud opzionali di 5K ~ 1M. Il protocollo CANOPEN supporta il protocollo master o slave CANOPEN (selezionato da un DIP).
Quando il lato CANOPEN di questo gateway viene utilizzato come master station, può essere utilizzato per una o molte stazioni slave CANOPEN integrate, formando una subnet CANOPEN e collegandosi a PROFINET per soddisfare i requisiti tecnici dei dispositivi CANOPEN di controllo PROFINET. Quando il gateway CANOPEN viene utilizzato come stazione slave, può essere utilizzato per trasmettere dati da altre stazioni master CANOPEN (come PLC/DCS) e dalle loro stazioni slave al controller PROFINET. Il principio di questa tecnologia gateway è la condivisione della memoria, che non richiede la programmazione del PLC/DCS della stazione principale. È sufficiente configurare il messaggio CANOPEN gateway nella configurazione della stazione principale (come STEP7) per ottenere la funzione di invio automatico della stazione centrale CANOPEN gateway.

Indicatori tecnici generali:

1. tensione di alimentazione: Supporta l'alimentazione elettrica ridondante doppia, ampia gamma di tensione: 19.2 ~ 28.8VDC
2. Dimensioni: (larghezza) 45mm × (altezza) 125mm × (spessore) 118mm
3. Metodo di installazione: guida 35mm
4. Livello di protezione: IP20
5. temperatura di lavoro: -20 ℃~+55 ℃, umidità relativa di lavoro: 95% (nessuna condensa)
6. Temperatura di trasporto: - 30℃~+70℃

Specifiche tecniche dell'interfaccia PROFINET

1 Interfaccia Ethernet 2XRJ45, supporto 100BASE-TX, comunicazione duplex completa, autodisciplina MDI/MDIX;
2. interruttore Ethernet integrato, rendendo conveniente formare una catena margherita di dispositivi PROFINET;
3. conforme agli standard PROFINET Classe C e supporta PROFINET versione 2.3;
4. Quindi i dati totali di ingresso e uscita di Slot/subSlot non superano 340 byte;
5. Numero massimo di slot che possono essere inseriti: 43;
6. Integrare file GSML.

CANOPENSpecifiche tecniche di interfaccia:

1、CANopenLa fine può servire sia come stazione master che come stazione slave;

2Interfaccia fisica:6ago3.81Terminali di collegamento rapido collegabili a distanza, resistenze terminali opzionali;

3Velocità baud di comunicazione:5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1MFacoltativo;

4Messaggio di supporto:CAN2.0ATelaio standard;

5Numero di messaggi: daPNLa lunghezza totale del messaggio e il numero di slot sono determinati;

6Metodi di invio dei messaggi: tre opzioni: invio a tempo, invio delle modifiche e attivazione remota del frame;

7SupportoPDO、SDO、NMT、SYNCE messaggio di battito cardiaco;

8、CANopenModalità stazione centrale

（1(Comprese)PNMetodo di configurazione (ad es.STEP-7Dingshi Software Configuration Method (Dingshi)CANopenConfiSoftware), nessuno dei due metodi è richiestoEDSfile

（2)Il numero di stazioni slave di configurazione è correlato all'utilizzo e al volume dei dati.42Corrispondente a uno slot42Una stazione di schiavi;

9、CANopenModalità slave

（1)Essere un seguace èPNMetodo di configurazione, nessuna necessitàEDSFile.

Interfaccia fisica PROFINET

Disposizione dell'aspetto

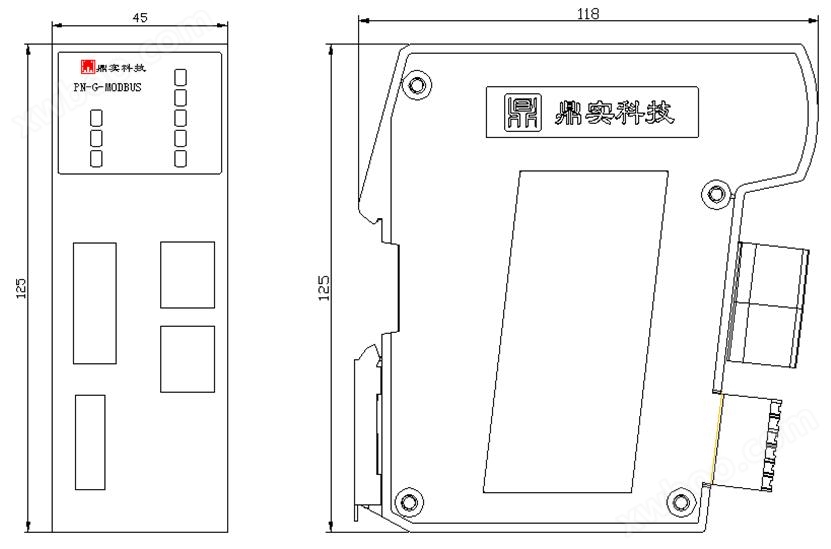

Dimensioni del prodotto

PN-G-CANApri il file GSDML
PN-G-CANOpen Manuale del prodotto
