Vantaggi e caratteristiche:La guida lineare Yintai MSR30LS ha fatto progressi significativi in vari aspetti, cambiando alcune strutture di base della guida per prolungarne la durata. Ad esempio, riduce l'attrito tra le guide di guida per ridurre al minimo la possibilità di generazione di calore attrito. Ciò garantisce la sicurezza delle persone che utilizzano guide lineari e migliora anche la loro efficienza lavorativa, riducendo la possibilità di attrito.

Rullo Heavy Duty MSR30LS Series

La guida lineare a rulli serie PMI Yintai MSR offre una maggiore rigidità e capacità di carico su guide lineari delle stesse dimensioni grazie all'uso di elementi di rotolamento a rulli invece di elementi di rotolamento a sfera in acciaio generale. È particolarmente adatta per le esigenze di attrezzature che richiedono alta precisione, alto carico e elevata rigidità.

Carico eccessivo

La guida lineare MSR serie di tipo rullo è sottoposta a forza attraverso il contatto lineare tra l'elemento di rotolamento del rullo, il cursore e la guida di guida. Rispetto al modo di contatto del punto della guida lineare generale di tipo a sfera d'acciaio, fornisce una deformazione elastica inferiore sotto lo stesso carico e una maggiore capacità di carico nelle stesse condizioni di diametro esterno. Le sue eccellenti caratteristiche di alta rigidità e carico elevato possono meglio soddisfare le applicazioni ad alta precisione di elaborazione del carico pesante.

Progettazione ottimizzata del carico a quattro vie

Attraverso l'analisi strutturale FEM del metodo degli elementi finiti, l'angolo di contatto ottimizzato a 45 ° del rullo a quattro colonne e la progettazione della sezione ad alta rigidità non solo forniscono una maggiore capacità di carico nelle direzioni radiali, anti radiali e trasversali, ma può anche utilizzare la regolazione del precarico per aumentare la sua rigidità, rendendolo più adatto a vari metodi di installazione.

Tipo di installazione su rotaia MSR

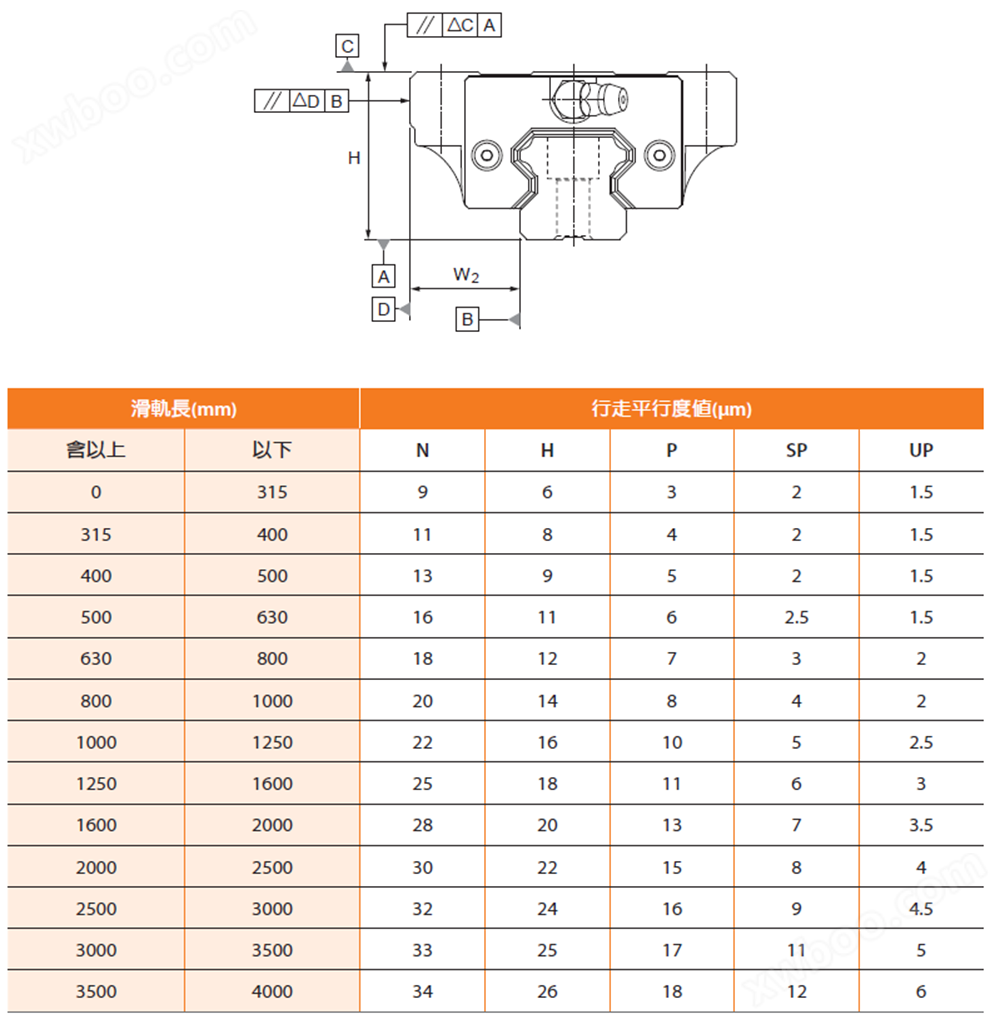

classe di precisione

Livello pre compressione

Specificazione e modello

Modello e tabella delle dimensioni
