panoramica
La macchina rotante di pulizia della griglia HF, conosciuta anche come macchina di pulizia della griglia del rastrello dei denti circolante o separatore solido-liquido rotante, è un'attrezzatura specializzata per il trattamento delle acque che può intercettare e rimuovere continuamente e automaticamente varie forme di detriti nel fluido. Può essere ampiamente usata nel trattamento delle acque reflue urbane, nell'industria dell'approvvigionamento idrico, nell'ingresso della centrale elettrica e può anche essere utilizzata come attrezzatura di screening front-end nei processi di trattamento delle acque reflue in industrie quali il tessile, la lavorazione alimentare, la fabbricazione della carta, la pelle, ecc. È attualmente una delle apparecchiature di screening solido-liquido efficaci.

Principio di funzionamento
La macchina di pulizia a griglia rotante tipo HF è composta da un insieme unico di denti rastrellatori assemblati in una catena a griglia rotante. Guidata da un riduttore motore, la catena dei denti rastrellatori ruota nella direzione opposta del flusso dell'acqua.
Quando la catena del rastrello viene spostata nella parte superiore dell'attrezzatura, viene guidata da una ruota di fiori di prugna e da una rotaia curva, causando un relativo movimento autopulente tra ogni gruppo di denti del rastrello. La stragrande maggioranza della materia solida cade liberamente sotto l'azione della gravità, mentre l'altra parte si basa sul movimento inverso del pulitore per pulire i detriti attaccati ai denti del rastrello.
A seconda della direzione del flusso dell'acqua, la catena del rastrello è simile a una griglia. La distanza tra i denti del rastrello montati sull'albero della catena del rastrello può essere selezionata in base alle condizioni di utilizzo. Quando i denti del rastrello separano oggetti solidi sospesi e galleggianti nel fluido, può garantire un flusso d'acqua regolare. L'intero processo può essere continuo o intermittente.

caratteristiche e applicazione
I vantaggi di questo dispositivo sono i seguenti:
(1) ha un certo grado di capacità autopulente, si muove senza intoppi e senza rumore;
(2) Non c'è alcun fenomeno di blocco, che è molto adatto per fare macchine di pulizia a griglia fine con una distanza di 1-10mm. Nella produzione effettiva, utilizzando macchine di pulizia a griglia medio grossolana con una distanza di 10-20mm produce anche risultati soddisfacenti;
(3) a causa del supporto dei denti e dei ganci del rastrello, lo sporco intrappolato non cadrà e quando capovolto nella parte superiore, è facile rimuovere lo sporco;
(4) Alto grado di automazione, alta efficienza di separazione, basso consumo energetico, nessun rumore, buona resistenza alla corrosione, può garantire il funzionamento continuo e stabile senza supervisione, dotato di dispositivo di protezione da sovraccarico. Allo stesso tempo, l'intervallo di funzionamento dell'apparecchiatura può essere regolato secondo necessità per raggiungere il funzionamento periodico; Può anche essere controllato automaticamente in base alla differenza di livello del liquido prima e dopo la griglia e ha una funzione di controllo manuale per una facile manutenzione, con minimo carico di lavoro giornaliero di manutenzione.
Dati i vantaggi di cui sopra, può essere ampiamente applicato nello screening delle impurità nelle condotte comunali, nel pre screening del trattamento delle acque reflue, nei punti di aspirazione dell'acqua degli impianti di approvvigionamento idrico e nelle prese dell'acqua di raffreddamento delle centrali elettriche, nel pre screening del trattamento delle acque reflue nel tessile, nella stampa e nella tintura, nel chimico, nel cuoio, nella fabbricazione della carta, nella produzione di birra e in altre industrie per prevenire il blocco della pompa dell'acqua.

Parametri delle apparecchiature
Le specifiche dell'attrezzatura sono divise in HF300-3600 secondo la dimensione del modello della macchina. Se la larghezza della macchina supera 1800mm, sarà fatta in una macchina parallela. Lo spazio dei denti del rastrello è diviso in varie specifiche come 1mm, 3mm, 5mm, 10mm, 20mm, 30mm, 40mm, 50mm, ecc. La selezione si basa sulla portata dell'acqua, l'altezza di sollevamento, l'importo totale della separazione solido-liquido e la forma e la dimensione delle particelle del materiale separato.

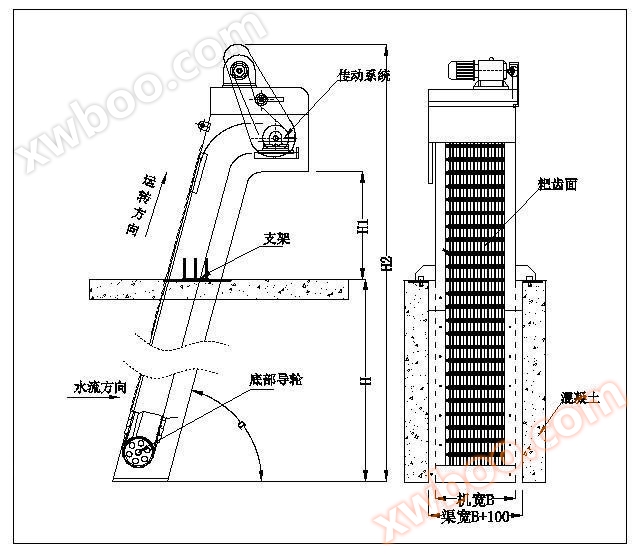

Schema schematica

B=larghezza macchina (larghezza canale B1-100);
Faccia di lavoro del dente del rastrello = larghezza della macchina -160;
H=profondità del canale; H1 = altezza di scarico delle scorie;
H2=H+H1+1400, α=angolo di installazione (65 °~80 °), i parametri specifici sono mostrati nella tabella dei parametri dell'attrezzatura di rete HF Tabella 1-2.

Calcolo della portata dell'acqua
Portata oraria dell'acqua della griglia: Q=K * (B-160) * h * V * 3600, dove:
Q=portata dell'acqua (m/h);
K=coefficiente di flusso relativo al gap della griglia (cfr. tabella dei coefficienti);
B = larghezza della macchina griglie (m);
H=profondità dell'acqua davanti alla recinzione (m), generalmente impostata a 1m o 0,3m sotto la profondità del canale;
V=velocità di sovracorrente, generalmente presa come 0.6~1m/s.

Principali parametri tecnici

Tabella 1-1 Coefficiente di sovracorrente K

Spazio griglia (mm)	0.5	1	2	3	5	15	20	30
Coefficiente di portata K	0.08	0.1	0.12	0.27	0.36	0.42	0.5	0.6

sistema di controllo
Il sistema di controllo può essere selezionato o fornito dall'utente e può essere utilizzato collegandolo ad un alimentatore trifase in loco.
La scatola di controllo in loco adotta i pulsanti di controllo di arresto di avvio in loco e la scatola di controllo elettrica in loco è dotata di pulsanti di avvio e arresto dell'attrezzatura, nonché di luci di segnale di avvio, arresto e incidente. Per risparmiare il consumo energetico, tutte le luci di segnale sono a risparmio energetico. Un protettore del motore è installato nella scatola di controllo elettrica e il gabinetto di controllo può essere dotato di un'interfaccia di controllo remoto PLC. Questa scatola di controllo elettrica adotta l'anticorrosione in acciaio al carbonio o il guscio in acciaio inossidabile ed è impermeabile all'aperto.

Tabella 1-2 Parametri dell'attrezzatura HF

modello	HF300	HF400	HF500	HF600	HF700	HF800	HF900	HF1000	HF1100	HF1200	HF1300
Angolo di installazione α	65~80°
Potenza motore (KW)	0.75	0.75~1.1					1.1~1.5			1.5~2.2
Velocità di marcia del rastrello (m/min)	Circa 2
Larghezza macchina B (mm)	300	400	500	600	700	800	900	1000	1100	1200	1300
Superficie di lavoro del dente del rastrello (mm)	140	240	340	440	540	640	740	840	940	1040	1140
Larghezza del canale B1 (mm)	400	500	600	700	800	900	1000	1100	1200	1300	1400
Profondità del canale H (mm)	1500~12000 definito dall'utente
Altezza scorie H1	600~1200 definito dall'utente (predefinito 800)

Parametri di ordinazione
1. larghezza del canale (attrezzatura); 2. Profondità del canale; 3. altezza di scarico; 4. pulizia del dente del rastrello; 5. Angolo di installazione; 6. materiale rack; 7. materiale del dente del rastrello; 8. Altri requisiti
spiegare:
1. il materiale dello scaffale è disponibile in acciaio al carbonio e opzioni in acciaio inossidabile;
2. I denti del rastrello sono disponibili in acciaio inossidabile e nylon (nylon ordinario non è resistente alle basse temperature, gli utenti del nord dovrebbero scegliere con attenzione).
